Cómo ajustar ventanas oscilobatientes

1. Preparativos

Antes de empezar, comprueba que tienes delante todas las herramientas necesarias, para que luego no tengas que interrumpir lo que estés haciendo. Comprueba también que tienes los destornilladores y las llaves Allen (hexagonales) adecuados antes de empezar a ajustar la ventana oscilobatientes. También conviene leer primero todo el artículo para que ya tengas una buena idea de todo el proceso.

2. Mecanismo oscilobatiente

Para manipular y ajustar correctamente la ventana, es importante entender primero cómo funciona el mecanismo de apertura de una ventana con bisagras. El más común es el "mecanismo oscilobatiente"que consta de varios elementos:

• Manilla: El pasador de bloqueo se encuentra en el lado de apertura de la ventana, que también alberga la manilla. La ventana se abre o se cierra girando la manilla.
• Cojinete angular inferior de la bisagra: El cojinete angular inferior de la bisagra está en el lado de la bisagra, al otro lado de la manilla.
• Cojinete superior del brazo con retención: El cojinete superior que sujeta el brazo con retención también está situado en el lado de la bisagra, pero por encima del cojinete angular inferior.
• Pasadores con retención y levas fungiformes: Si tienes marcos de seguridad, probablemente encontrarás pasadores en lados distintos. En la mayoría de los modelos estándar, las encontrarás en el lado de apertura.

3. Cómo determinar el tipo de ventana

En este artículo, se explica cómo ajustar las ventanas con bisagras modernas. Estas suelen estar equipadas con tornillos de ajuste en los cojinetes de las bisagras, mientras que los modelos más antiguos podrían no estarlo. Te recomendamos que consultes a profesionales si tienes ventanas antiguas. En primer lugar, debes comprobar si la ventana tiene los elementos de ajuste correspondientes. Puedes reconocerlos fácilmente por los tapones en el lado de las bisagras.

Independientemente del material del que esté hecha la ventana, no hay diferencia en el proceso de ajuste. Todos los pasos son iguales, lo que significa que puedes ajustar las ventanas de PVC del mismo modo que las de aluminio o madera.

4. Ajuste de las ventanas oscilobatientes

Hay cuatro formas de ajustar las ventanas oscilobatientes:

• Ajuste diagonal de las batientes
• Ajuste horizontal paralelo
• Ajuste vertical paralelo
• Ajuste de la presión de contacto

Al ajustar ventanas nuevas, deben seguirse todos estos pasos. Sin embargo, si una ventana se ha alabeado con el tiempo, puede que solo necesites seguir uno de estos pasos, en función del tipo de avería de la ventana. El proceso de ajuste propiamente dicho puede dividirse en dos pasos: los que hay que hacer obligatoriamente y los que dependen de la avería.

Hay una serie de pasos que habrá que realizar sí o sí.

• En primer lugar, identifica el problema. ¿Se atasca, entra corriente de aire... y dónde se producen los problemas?
• Mide el espacio entre el batiente y el marco para el ajuste posterior. En concreto, mide las distancias tanto en el lado donde se atasca la ventana o de donde procede la corriente de aire, como en el lado opuesto. Por ejemplo, si el atasco se produce en el lado izquierdo del marco, hay que medir la distancia entre el batiente y el marco tanto en el lado izquierdo como en el derecho.
• Retira las tapas de recubrimiento del brazo con retención y de los cojinetes angulares inferiores, situados en el lado de las bisagras. Esto deja al descubierto los tornillos de ajuste necesarios para los siguientes pasos.

a) ¿Qué hay que hacer si la ventana oscilobatientes cuelga torcida?

Si los batientes no corren paralelos, pueden ajustarse mediante el cojinete angular:

• Gira los tornillos de ajuste en el sentido de las agujas del reloj para levantar los batientes y en el sentido contrario para bajarlos. Ajústalos hasta que los batientes y el marco queden paralelos entre sí (Fig. 1).
• Comprueba ahora si el cambio ha causado problemas en otras zonas (por ejemplo, la aparición de nuevos huecos). Si ocurre esto, sigue los pasos descritos en c), d) o e).

b) Arreglar atascos

Si la ventana se atasca en los lados izquierdo o derecho, hay que hacer ajustes laterales en el plano horizontal. Esto se hace con ambos cojinetes.

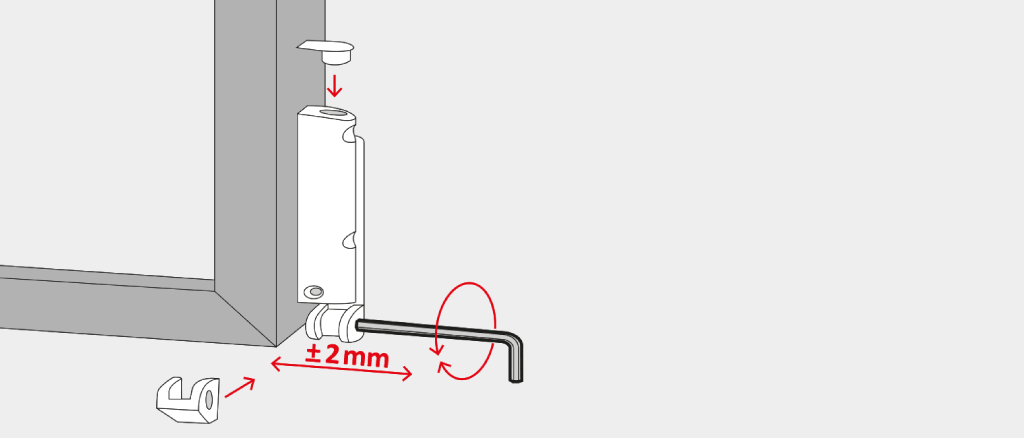

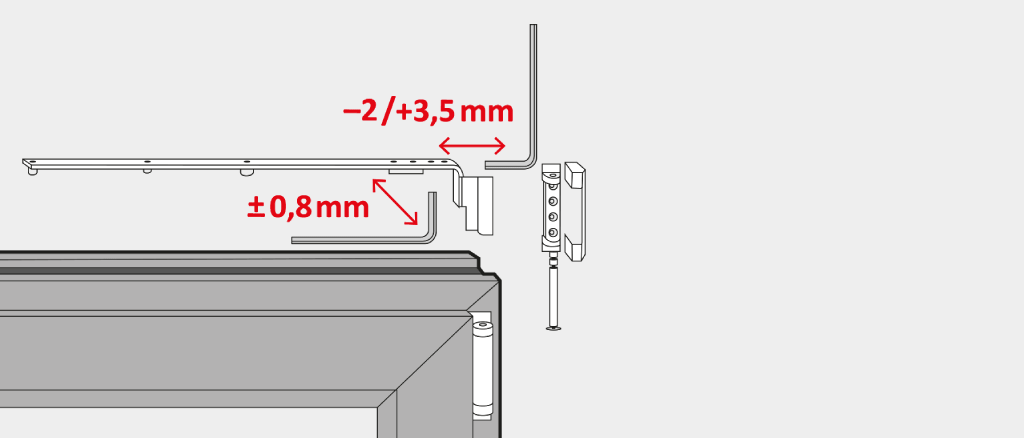

• Gira alternativamente los tornillos de los cojinetes angulares inferiores y del brazo con retención para ajustar la orientación horizontal de la ventana. Si giras el cojinete con retención en el sentido de las agujas del reloj y el cojinete angular en sentido contrario, la ventana se desplazará lateralmente hacia las bisagras. Para desplazarla hacia la manilla, gira en la otra dirección (fig. 2).
• Después de ajustarla lateralmente, comprueba si la ventana puede abrirse con suavidad. Si los tornillos se han girado demasiado, la ventana podría atascarse en el otro lado del marco.

c) Cómo corregir la posición vertical

Si el batiente de la ventana roza con las partes inferior o superior del marco durante la apertura o el cierre, puede que tengas que ajustar su altura.

• En ambos lados, determina la distancia necesaria para centrar el batiente dentro del marco.

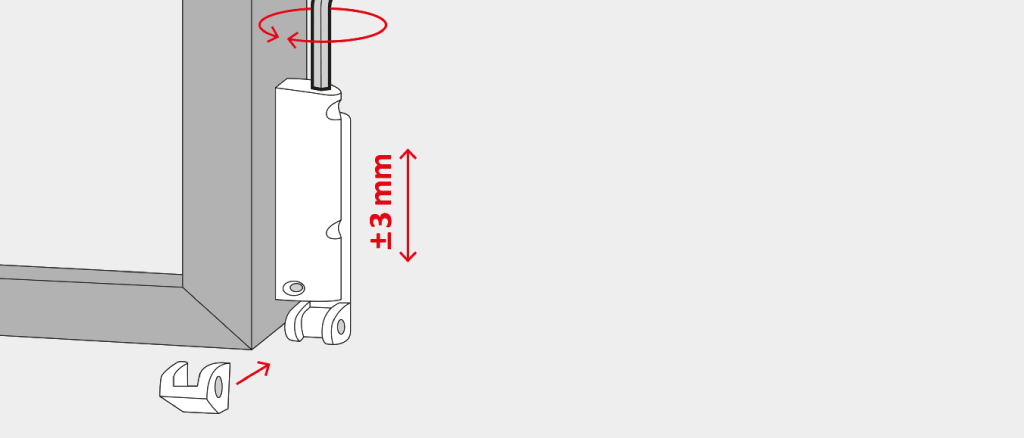

• Gira el tornillo del cojinete angular inferior en sentido antihorario para bajar el batiente, o en sentido horario para subirlo. Una vez alcanzada la altura correcta, aprieta el tornillo del soporte hasta que los lados batientes queden paralelos al marco (fig. 3).

d) Ajustar la presión de contacto si es necesario

Es necesario un ajuste especial si el batiente está centrado en el marco, pero sigue habiendo una corriente de aire notable, o cuando abrir la ventana es fácil pero cerrarla requiere mucho esfuerzo. Los siguientes pasos te explicarán cómo ajustar la presión de contacto:

• Localiza los pasadores de bloqueo. Estos pasadores se hallan en el lado de apertura en casi todas las ventanas estándar. En las variantes con elementos de seguridad adicionales, puede que tengas que comprobar tanto el lado de apertura como el de las bisagras.

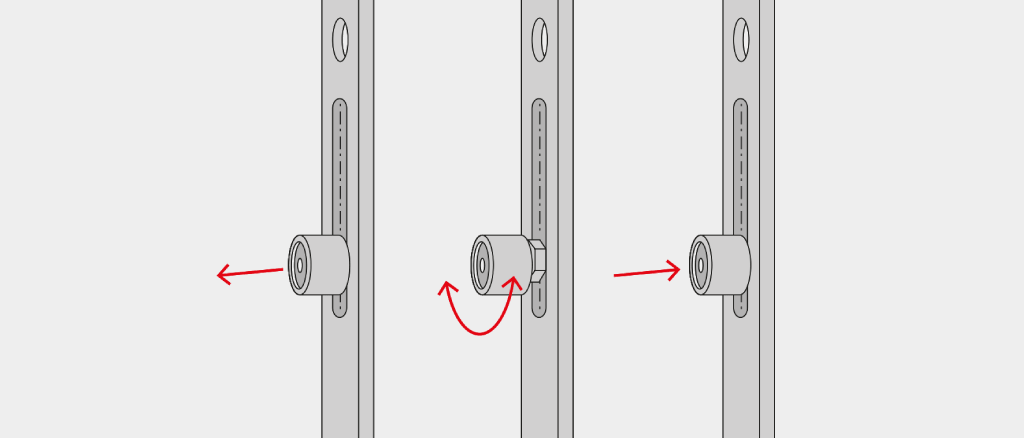

• Una vez extraído el pasador de bloqueo, gíralo en sentido horario o antihorario, para disminuir o aumentar la presión de contacto entre el batiente y el marco (fig. 4).
• Ahora hay que comprobar si la presión es demasiado alta o baja. En general, una ventana debe abrirse con el mínimo esfuerzo, pero cerrarse y sellarse herméticamente.

5. Al ajustar las ventanas cada cierto tiempo, se evita la necesidad de recurrir a profesionales

Siguiendo estos pasos, a los propietarios y aficionados al bricolaje les resultará fácil ajustar las ventanas por su cuenta siempre que lo necesiten. Conocer las técnicas del proceso de ajuste y comprender el mecanismo de la ventana puede ayudarte a evitar gastar dinero en ayuda profesional. Además, estos pasos sirven para ajustar las puertas de patio o balconeras.
