Valores Uw para ventanas y puertas ventana de aluminio

Los valores Uw que se indican a continuación se refieren a la ventana de tamaño de la prueba. La ventana de tamaño de prueba es una ventana de una hoja con un ancho de 1230 mm y una altura de 1480 mm. Todos los valores U_w proporcionados por los fabricantes alemanes se determinan sobre la base de este tamaño de ventana. Cuanto más pequeña es la ventana, peor es el valor U_w. En cambio, las ventanas o puertas ventana más grandes suelen tener mejores valores U_w en general. Atención: Si quieres que tus ventanas reciban financiación del grupo bancario KfW, es absolutamente necesario que incorporen un espaciador de bordes cálidos (una junta de borde separada térmicamente).

Cálculo del valor U de las ventanas de aluminio

En cuestión de ventanas de aluminio, los valores Uw se calculan utilizando los valores U individuales del marco de la ventana, el acristalamiento, y la pérdida de calor experimentada en el borde del propio cristal. A efectos comparativos, se suele utilizar para el cálculo una ventana estándar de 1230 x 1480 mm, pero en general puede suponerse que, a mayor tamaño de la ventana, menor valor.

El aislamiento térmico de toda la puerta se mejora aún más añadiendo una junta de borde separada térmicamente en el vidrio aislante conocido como "espaciador de borde caliente".

Los coeficientes de transmitancia térmica de una ventana de aluminio determinan si puede clasificarse como adecuada para casas pasivas y, además, si puede optar a financiación del grupo bancario KfW. El ahorro de energía no solo protege el medio ambiente, sino que también permite un ahorro inmediato en energía.

La diferencia entre un valor _Uw de 3,5 y un valor de 0,83 puede suponer una más de 1000 litros de gasóleo de calefacción al año para una superficie de 30 m².

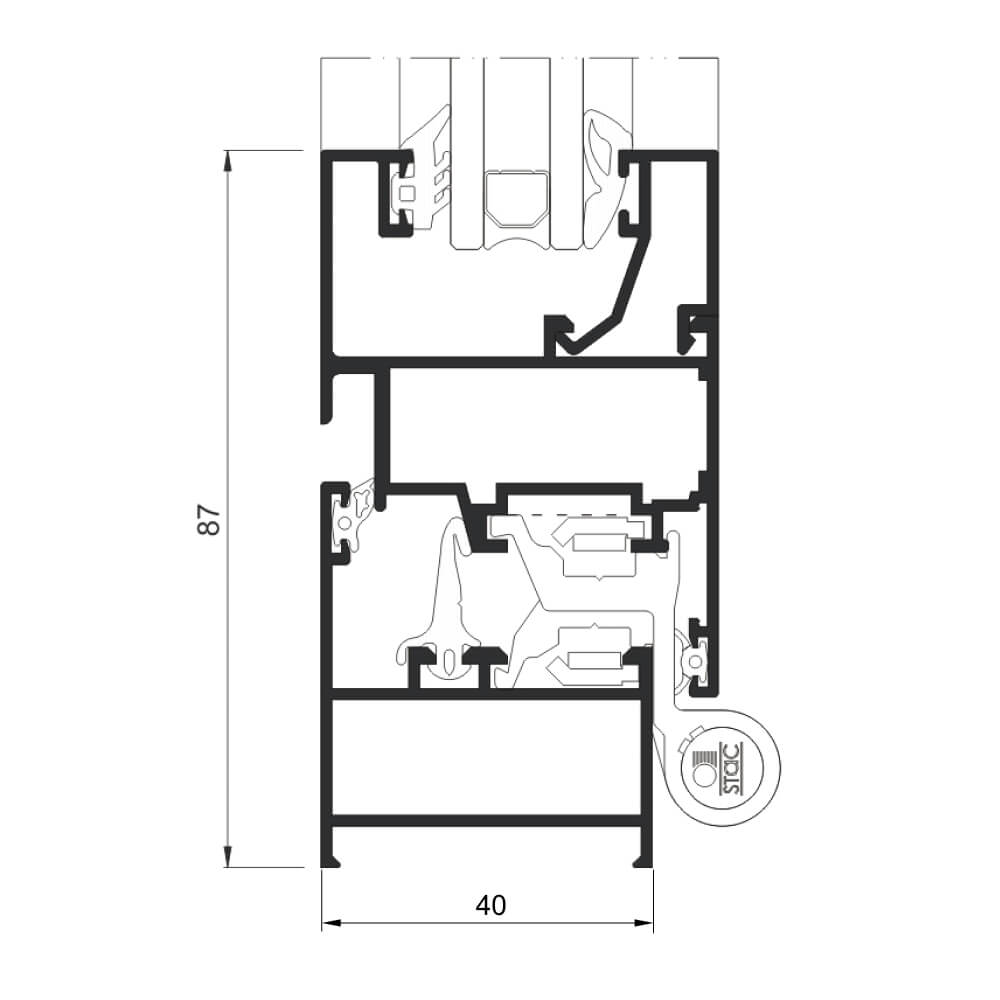

COR 3500

Valores Uw, perfil COR 3500

Valor U_g del vidrio W/(m²k)	Valor U_f del marco W/(m²k)	Valor U_w de la ventana valor junta de borde de vidrio aislante de aluminio W/(m²k)	Valor U_w de la ventana valor junta de borde de vidrio aislante KSD W/(m²k)	Valor U_w de la ventana junta de borde de vidrio aislante Swisspacer Ultimate W/(m²k)
1,1	1,9	1,5 (1,54)	-	1,4 (1,45)
1,0	1,9	1,5 (1,48)	-	1,4 (1,38)
0,7	1,9	1,3 (1,28)	-	1,2 (1,19)
0,6	1,9	1,2 (1,22)	-	1,1 (1,12)

Tabla de valores Uw para perfiles COR 3500 según DIN EN ISO 10077-1, ver comentarios 1) 2) 3)

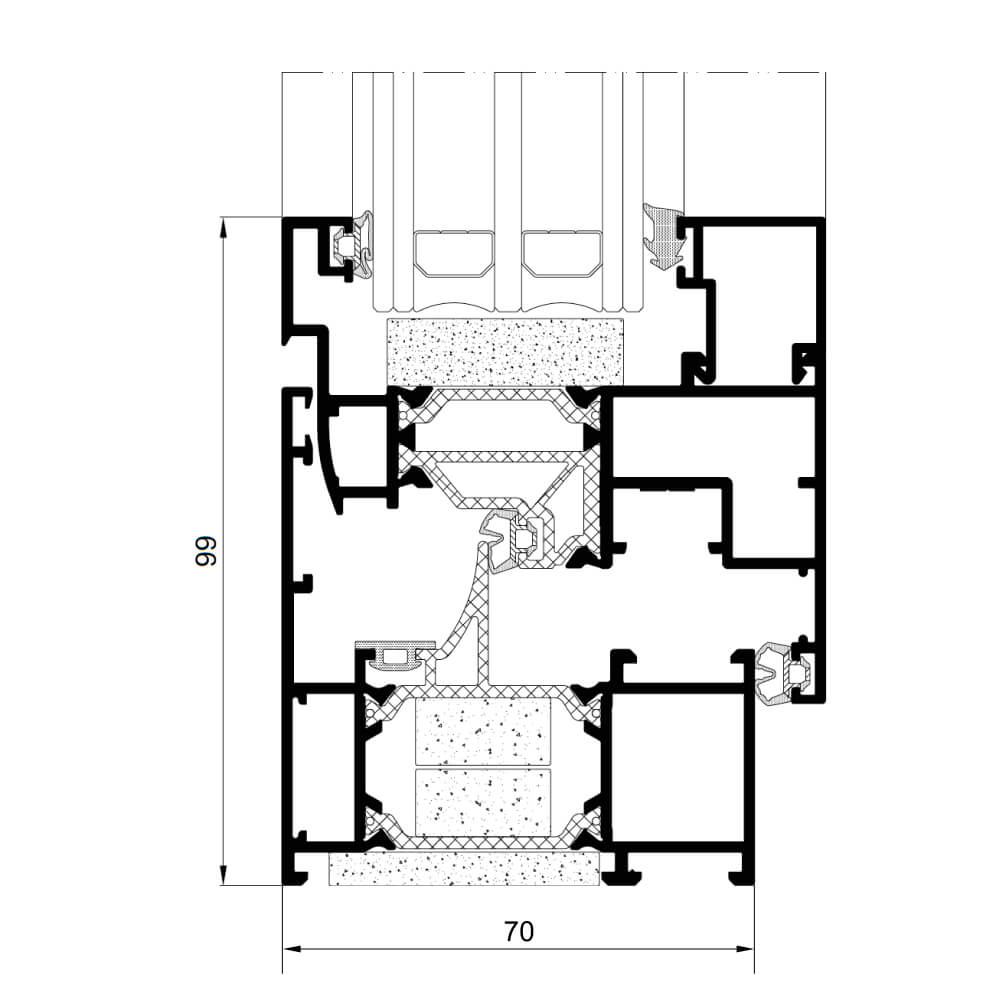

COR 70 INDUSTRIAL

Valores Uw, perfil COR 70 Industrial

Valor U_g del vidrio W/(m²k)	Valor U_f del marco W/(m²k)	Valor U_w de la ventana valor junta de borde de vidrio aislante de aluminio W/(m²k)	Valor U_w de la ventana valor junta de borde de vidrio aislante KSD W/(m²k)	Valor U_w de la ventana junta de borde de vidrio aislante Swisspacer Ultimate W/(m²k)
1,1	1,8	1,5 (1,46)	-	1,4 (1,37)
1,0	1,8	1,4 (1,40)	-	1,3 (1,30)
0,7	1,8	1,2 (1,20)	-	1,1 (1,11)
0,6	1,8	1,1 (1,14)	-	1,0 (1,04)

Tabla de valores Uw para perfiles COR 70 HI según DIN EN ISO 10077-1, ver comentarios 1) 2) 3)

COR 70 HO HI

Valores Uw, perfiles COR 70 HO

Valor U_g del vidrio W/(m²k)	Valor U_f del marco W/(m²k)	Valor U_w de la ventana valor junta de borde de vidrio aislante de aluminio W/(m²k)	Valor U_w de la ventana valor junta de borde de vidrio aislante KSD W/(m²k)	Valor U_w de la ventana junta de borde de vidrio aislante Swisspacer Ultimate W/(m²k)
1,1	1,4	1,4 (1,41)	-	1,3 (1,31)
1,0	1,4	1,3 (1,34)	-	1,2 (1,25)
0,7	1,4	1,1 (1,14)	-	1,0 (1,05)
0,6	1,4	1,1 (1,08)	-	1,0 (0,98)

Tabla de valores Uw para perfiles COR 70 HO según DIN EN ISO 10077-1, ver comentarios 1) 2) 3)

Schüco AWS 50.NI

Valores Uw, perfiles Schüco AWS 50.NI

Valor U_g del vidrio W/(m²k)	Valor U_f del marco W/(m²k)	Valor U_w de la ventana valor junta de borde de vidrio aislante de aluminio W/(m²k)	Valor U_w de la ventana valor junta de borde de vidrio aislante KSD W/(m²k)	Valor U_w de la ventana junta de borde de vidrio aislante Swisspacer Ultimate W/(m²k)
1,1	7,0	2,3	2,3	2,3
1,0	7,0	2,2	2,2	2,2

Tabla de valores Uw para perfiles Schüco AWS 50.NI según DIN EN ISO 10077-1, ver comentarios 1) 2) 3)

Schüco AWS 70.HI

Valores Uw, perfiles Schüco AWS 70.HI

Valor U_g del vidrio W/(m²k)	Valor U_f del marco W/(m²k)	Valor U_w de la ventana valor junta de borde de vidrio aislante de aluminio W/(m²k)	Valor U_w de la ventana valor junta de borde de vidrio aislante KSD W/(m²k)	Valor U_w de la ventana valor junta de borde de vidrio aislante Swisspacer Ultimate W/(m²k)
1,1	1,7	1,6 (1,55)	1,4 (1,43)	1,4 (1,39)
1,0	1,7	1,5 (1,49)	1,4 (1,36)	1,3 (1,33)
0,7	1,7	1,3 (1,29)	1,2 (1,16)	1,1 (1,13)
0,6	1,7	1,2 (1,22)	1,1 (1,10)	1,1 (1,06)
0,5	1,7	1,1 (1,15)	1,1 (1,10)	1,0 (0,99)

Tabla de valores Uw para perfiles Schüco AWS 70.HI según DIN EN ISO 10077-1, ver comentarios 1) 2) 3)

Schüco AWS 75.SI+

Valores Uw, perfiles Schüco AWS 75.SI+

Valor U_g del vidrio W/(m²k)	Valor U_f del marco W/(m²k)	Valor U_w de la ventana valor junta de borde de vidrio aislante de aluminio W/(m²k)	Valor U_w de la ventana valor junta de borde de vidrio aislante KSD W/(m²k)	Valor U_w de la ventana valor junta de borde de vidrio aislante Swisspacer Ultimate W/(m²k)
1,1	1,4	1,4 (1,43)	1,3 (1,31)	1,3 (1,26)
1,0	1,4	1,4 (1,36)	1,2 (1,24)	1,2 (1,20)
0,7	1,4	1,2 (1,16)	1,0 (1,04)	1,0 (1,00)
0,6	1,4	1,1 (1,10)	1,0 (0,97)	0,9 (0,93)
0,5	1,4	1,0 (1,03)	0,9 (0,90)	0,9 (0,86)

Tabla de valores Uw para perfiles Schüco AWS 75.SI+ según DIN EN ISO 10077-1, ver comentarios 1) 2) 3)

Schüco AWS 90.SI+

Valores Uw, perfiles Schüco AWS 90.SI

Valor U_g del vidrio W/(m²k)	Valor U_f del marco W/(m²k)	Valor U_w de la ventana valor junta de borde de vidrio aislante de aluminio W/(m²k)	Valor U_w de la ventana valor junta de borde de vidrio aislante KSD W/(m²k)	Valor U_w de la ventana valor junta de borde de vidrio aislante Swisspacer Ultimate W/(m²k)
1,1	1,1	1,4 (1,37)	1,3 (1,25)	1,2 (1,21)
1,0	1,1	1,3 (1,30)	1,2 (1,18)	1,1 (1,14)
0,7	1,1	1,1 (1,10)	1,0 (0,98)	0,9 (0,94)
0,6	1,1	1,0 (1,04)	0,9 (0,92)	0,9 (0,88)
0,5	1,1	1,0 (0,97)	0,9 (0,85)	0,8 (0,81)

Tabla de valores Uw para perfiles Schüco AWS 90.SI+ según DIN EN ISO 10077-1, ver comentarios 1) 2) 3)

Las ventanas cuyo acristalamiento tiene un coeficiente de transmitancia térmica U_g < 1,9 W/m²K pueden especificarse utilizando las dimensiones estándar de 1,23 m x 1,48 m.
Según DIN EN ISO 10077, los valores U_w < 1,0 W/m²K se indican con 2 decimales.
Los valores U_w indicados entre paréntesis no están redondeados y solo tienen valor informativo.
