Instalación de una persiana enrollable con cajón interior

Tanto si se trata de un edificio antiguo como de uno nuevo, quien decida instalar una persiana enrollable con cajón empotrado debe apostar por la calidad. Solo los productos de alta calidad ofrecen una protección fiable contra los insectos y el ruido, así como aislamiento térmico. La instalación se debe realizar de forma profesional y con cuidado. Te alegrará saber que las nuevas persianas enrollables con cajón empotrado no requieren contratar a un profesional para su instalación. Este manual te mostrará cómo instalar estos elementos de forma sencilla y clara.

Índice

Materiales

La nueva persiana enrollable con cajón interior
Tornillo pivote
Carriles guía
Tornillos de fijación
Producto de limpieza

Herramientas

Destornillador eléctrico
Martillo
Cinta métrica
Balanza
Lápiz

Ten en cuenta que este tipo de sistemas se instalan en la parte superior del perfil. Una persiana enrollable con cajón interior reduce las dimensiones del hueco de la pared y combina el propio elemento con la ventana. Por lo tanto, es importante determinar la medida incluyendo la altura de la persiana enrollable con cajón interior.

1. Preparación

No importa qué tipo de persiana enrollable quieras instalar; con cajón interior, empotrado o exterior, o un sistema montado para una ventana de madera, aluminio o PVC. Es importante tener todas las herramientas y materiales necesarios en el lugar de trabajo para realizar una instalación sin problemas.

Aunque las persianas enrollables con cajón interior sean adecuadas para una instalación posterior, tendrás que abrir partes de la mampostería. Por lo tanto, es recomendable realizar este tipo de instalación cuando se vaya a cambiar toda la ventana o se vaya a instalar en un edificio nuevo. Este manual te guiará por los pasos de la instalación. Puedes encargar fácilmente todos los elementos constructivos necesarios para la instalación de una persiana enrollable con cajón interior mediante unos pocos clics en ventanas.es.

Vuelve a medir las dimensiones de tus ventanas antes de empezar a instalar el sistema de persianas. De este modo, se evitan complicaciones y se garantiza una instalación más sencilla de la persiana enrollable con cajón interior. Ten en cuenta que hay diferentes formas de tomar las medidas para cada ventana y puerta. También es importante saber si estás tomando las medidas de una casa antigua o nueva.
Saca el elemento con cajón interior del embalaje y colócalo con los accesorios junto a la nueva ventana. Coloca las piezas sobre una superficie blanda, como por ejemplo una manta o un cartón.

Recomendamos que alguien te eche una mano, especialmente cuando se instalen persianas enrollables con cajón interior de aluminio o PVC, pues el peso de los carriles guía y del cajón correspondiente puede ser excesivo para una sola persona. Considera la posibilidad de hacer el trabajo entre dos personas.

2. Preparación y ajuste de una persiana enrollable con cajón interior

Antes de la instalación del sistema completo, hay que retirar la lámina metálica de revestimiento de la superficie exterior del marco, así como de la parte superior del interior del marco.
Limpia con cuidado la superficie superior con un producto de limpieza.
Para evitar daños durante el transporte, la persiana enrollable con cajón interior lleva también una lámina metálica protectora. Quítala de la parte inferior del cajón y de la tira adhesiva para iniciar la instalación.
Ahora puedes colocar el cajón de la persiana enrollable con cajón interior encima del marco. La tira adhesiva aún no debe tocar el marco. No debe quedar espacio entre la mampostería y la persiana enrollable con cajón interior, y esta debe quedar al nivel del marco por los lados.
Cuando el sistema esté correctamente ajustado, puedes continuar con la instalación y fijar la tira adhesiva al marco (fig. 1).

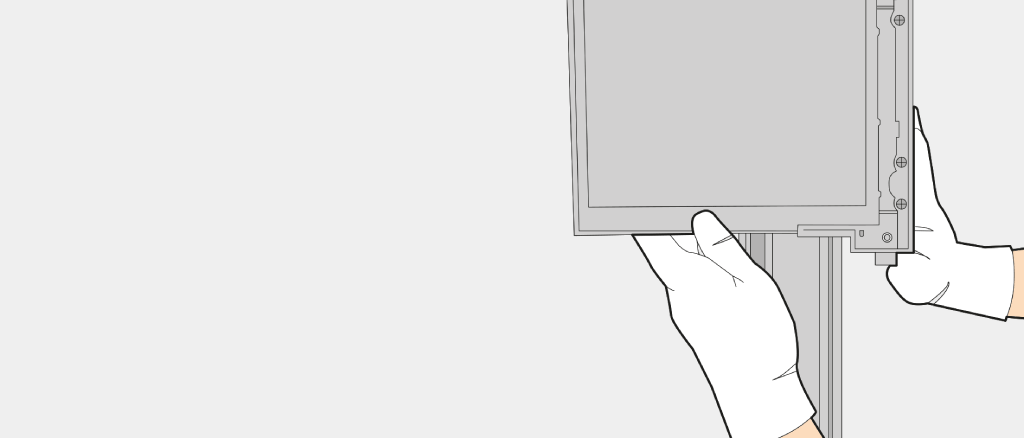

Preparación de la instalación de la persiana exterior — Fig. 1

3. Instalación del perfil en L

Encontrarás un perfil en L en el kit de accesorios. Retira unos centímetros de la lámina metálica protectora del perfil e introdúcelo en el hueco entre el cajón de la persiana enrollable y el perfil de la ventana.
Cuando el perfil en L esté correctamente ajustado, puedes retirar completamente la tira adhesiva y fijarla al perfil de la ventana (fig. 2).

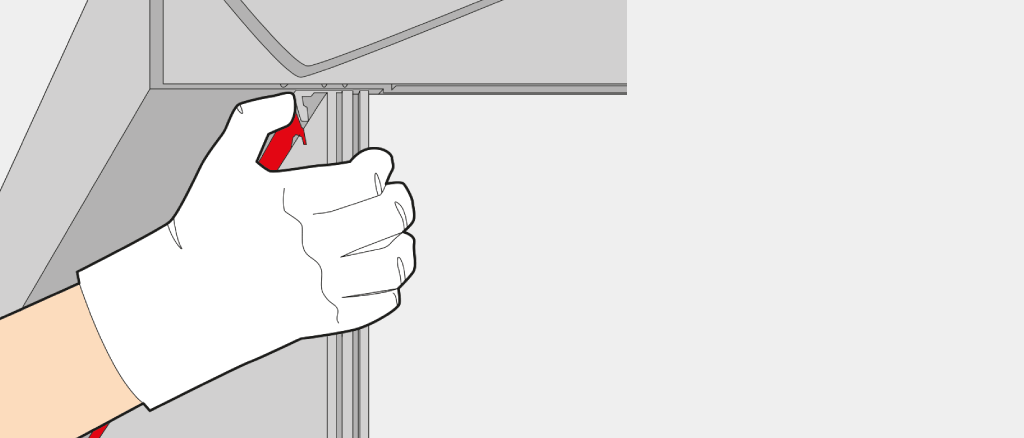

Instalación de la persiana enrollable con perfil en L — Fig. 2

4. Instalación del ángulo de montaje

En los laterales del cajón de la persiana enrollable con cajón interior, hay unas cubiertas. Ya puedes retirarlas.
Los ángulos de montaje se encuentran en el embalaje de los carriles guía. Sácalos para comenzar con su instalación.
Monta los ángulos con un destornillador eléctrico inalámbrico en los laterales del marco de la ventana y del cajón de la persiana con los tornillos X578 incluidos (3,5 x 19 milímetros) (fig. 3)

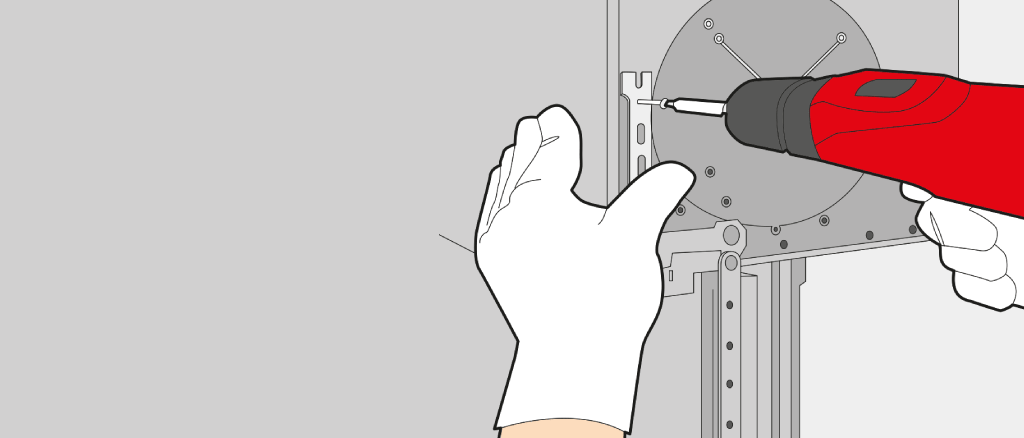

Instalación de persianas enrollables con cajón interior — Fig. 3

5. Inserción de los carriles guía

Para colocar los carriles guía de tu persiana enrollable con cajón interior en el exterior de la ventana, debes determinar la posición de los tornillos pivote, que servirán como lugar de montaje de los carriles de guía.

Mide y localiza el centro de la ranura de los carriles guía y traslada la medida al exterior del marco.
Es importante comprobar la alineación vertical de los tornillos pivote en el marco exterior de la ventana. Esto garantizará que el sistema con cajón interior funcione perfectamente tras la instalación. Puedes trazar una raya fina con un lápiz de arriba a abajo.
Ahora puedes insertar los tornillos pivote. Utiliza el destornillador y deja unos 300 milímetros entre los orificios en la línea del lápiz.
En el siguiente paso debes instalar los carriles guía. Retira 10 centímetros de la lámina metálica protectora del lado izquierdo y derecho y coloca el carril sobre los tornillos pivote montados. Si golpeas ligeramente la zona a la altura de los tornillos pivote, el carril debería encajar suavemente (fig. 4).

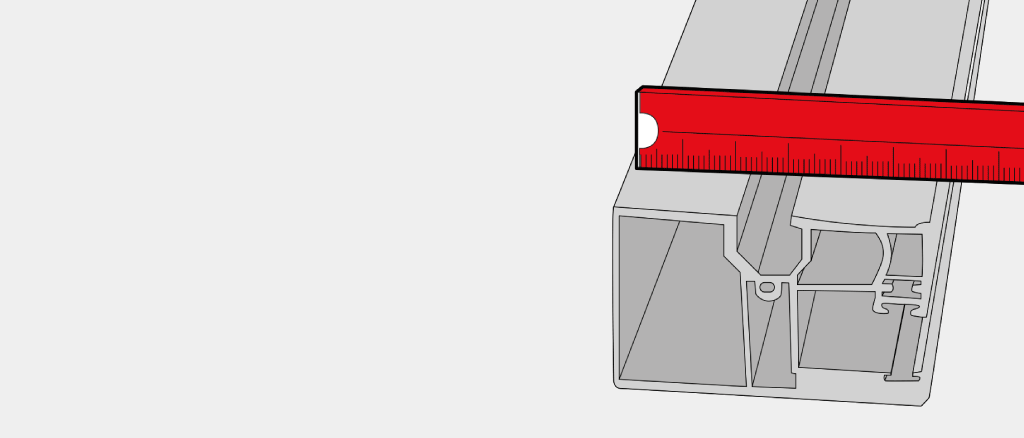

Toma de medidas de los carriles guía de las persianas enrollables — Fig. 4

Estos carriles guía se suelen instalar alineados con el marco exterior de la ventana. Por lo tanto, tendrás que tomar la medida desde el centro de los carriles hacia dentro.

6. Instalación del accionamiento

Deberás retirar la lámina metálica de la parte interior del marco, donde se instalará el recogedor de cinta, con o sin motor.

Marca la posición correspondiente con un lápiz
Saca el accionamiento (por ejemplo, el recogedor de cinta) del embalaje. Se encuentra dentro del embalaje, en el lateral del cajón de la persiana enrollable con cajón interior.
Para instalar el accionamiento correspondiente, hay que sacar del embalaje los tornillos que lo acompañan y montar el sistema en la posición marcada.
Para hacer una primera prueba de funcionamiento, hay que retirar el seguro de transporte del cajón de la persiana enrollable. La instalación se habrá realizado con éxito una vez que los elementos funcionen correctamente.

Este manual te ayudará a instalar rápidamente una persiana enrollable con cajón interior de PVC o aluminio, lo cual te aportará varias ventajas. Además de mejorar la protección contra insectos y el aislamiento térmico, una persiana enrollable mejora la protección antirrobo y sirve como dispositivo de cierre adicional. Si quieres más información sobre la instalación de un sistema con cajón interior, aquí encontrarás un detallado vídeo sobre este tema.
