Valores Uw para ventanas y puertas ventanas de plástico

Los valores U_w que se dan a continuación se refieren al tamaño de la muestra. Una ventana de una sola hoja con un ancho de 1230 mm y una altura de 1480 mm se denomina tamaño de la prueba. Todos los valores U_w de los fabricantes alemanes se utilizan para determinar estetamaño de ventana. A medida que la ventana se hace más pequeña, el valor U_w disminuye en consecuencia. Para ventanas o puertas ventanas más grandes, el valor U_w suele ser mejor. Atención: Si quieres que tus ventanas reciban financiación del grupo bancario KfW, es absolutamente necesario que incorporen un espaciador de bordes cálidos (una junta de borde separada térmicamente).

Valor Uw del perfil Softline 70 Vision XXL

Valor U_g del vidrio W/(m²k)	Valor U_f del marco W/(m²k)	Valor U_w de la ventana valor junta de borde de vidrio aislante de aluminio W/(m²k)	Valor U_w de la ventana valor junta de borde de vidrio aislante KSD W/(m²k)	Valor U_w de la ventana junta de borde de vidrio aislante Swisspacer Ultimate W/(m²k)
1,1	1,3	1,3 (1,33)	1,3 (1,26)	1,2 (1,24)
1,0	1,3	1,3 (1,26)	1,2	1,2 (1,18)
0,7	1,3	1,1 (1,05)	1,0 (0,99)	1,0 (0,97)
0,6	1,3	1,0 (0,98)	0,9 (0,92)	0,9 (0,90)

Tabla de valores Uw para los perfiles Softline 70 Vision XXL según DIN EN ISO 10077-1, ver comentarios 1) 2) 3)

Softline 70 Vision XXL - sección del perfil

Valor Uw del perfil Softline 70 Classic

Valor U_g del vidrio W/(m²k)	Valor U_f del marco W/(m²k)	Valor U_w de la ventana valor junta de borde de vidrio aislante de aluminio W/(m²k)	Valor U_w de la ventana valor junta de borde de vidrio aislante KSD W/(m²k)	Valor U_w de la ventana junta de borde de vidrio aislante Swisspacer Ultimate W/(m²k)
1,1	1,2	1,3 (1,29)	1,2 (1,23)	1,2 (1,21)
1,0	1,2	1,2 (1,23)	1,2 (1,17)	1,1 (1,14)
0,7	1,2	1,0 (1,02)	1,0 (0,969)	0,9 (0,94)
0,6	1,2	0,9 (0,95)	0,9 (0,89)	0,9 (0,87)

Tabla de valores Uw para los perfiles Softline 70 Classic según DIN EN ISO 10077-1, ver comentarios 1) 2) 3)

Softline 70 Classic - sección del perfil

Valor Uw del perfil Softline

Valor U_g del vidrio W/(m²k)	Valor U_f del marco W/(m²k)	Valor U_w de la ventana valor junta de borde de vidrio aislante de aluminio W/(m²k)	Valor U_w de la ventana valor junta de borde de vidrio aislante KSD W/(m²k)	Valor U_w de la ventana junta de borde de vidrio aislante Swisspacer Ultimate W/(m²k)
.1	1,1	No es posible para este sistema.	No es posible para este sistema.	No es posible para este sistema.
1,0	1,1	No es posible para este sistema.	No es posible para este sistema.	No es posible para este sistema.
0,7	1,1	1,0 (0,98)	1,0 (0,92)	0,9 (0,89)
0,6	1,1	0,9 (0,91)	0,9 (0,85)	0,8 (0,83)

Tabla de valores Uw para perfiles Softline según DIN EN ISO 10077-1, ver comentarios 1) 2) 3)

Softline - sección del perfil

Valor Uw del perfil Softline 76

Valor U_g del vidrio W/(m²k)	Valor U_f del marco W/(m²k)	Valor U_w de la ventana valor junta de borde de vidrio aislante de aluminio W/(m²k)	Valor U_w de la ventana valor junta de borde de vidrio aislante KSD W/(m²k)	Valor U_w de la ventana junta de borde de vidrio aislante Swisspacer Ultimate W/(m²k)
1,1	1,1	1,3 (1,26)	1,2	1,2 (1,18)
1,0	1,1	1,2 (1,19)	1,1 (1,13)	1,1 (1,11)
0,7	1,1	1,0 (0,99)	0,9 (0,92)	0,9
0,6	1,1	0,9 (0,92)	0,9 (0,86)	0,8 (0,84)

Tabla de valores Uw para perfiles Softline 76 según DIN EN ISO 10077-1, ver comentarios 1) 2) 3)

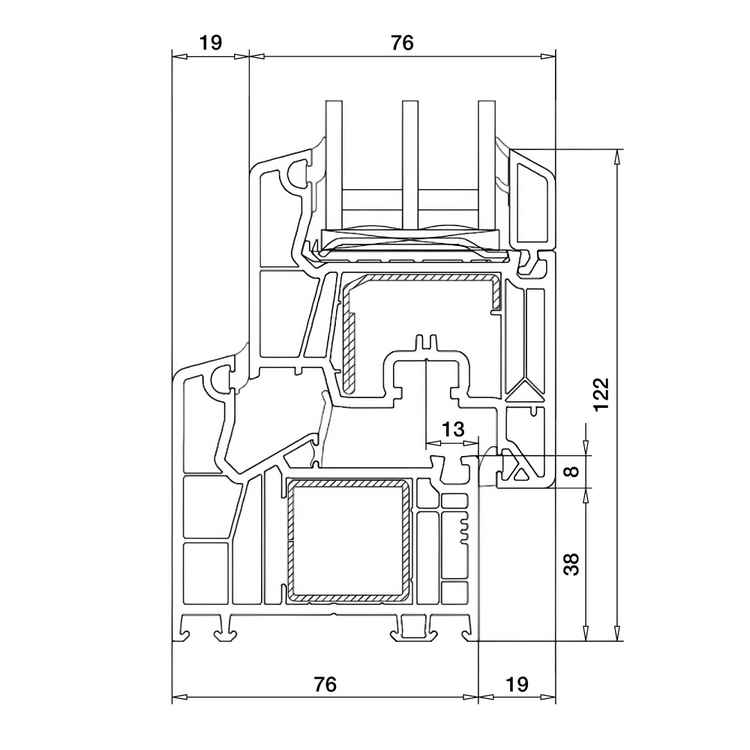

Softline 76 - sección del perfil

Valor Uw del perfil Softline 82

Valor U_g del vidrio W/(m²k)	Valor U_f del marco W/(m²k)	Valor U_w de la ventana valor junta de borde de vidrio aislante de aluminio W/(m²k)	Valor U_w de la ventana valor junta de borde de vidrio aislante KSD W/(m²k)	Valor U_w de la ventana junta de borde de vidrio aislante Swisspacer Ultimate W/(m²k)
1,1	1,0	1,2 (1,23)	1,2 (1,17)	1,2 (1,15)
1,0	1,0	1,2 (1,16)	1,1	1,1 (1,08)
0,7	1,0	1,0 (0,95)	0,9 (0,89)	0,9 (0,87)
0,6	1,0	0,9 (0,89)	0,8 (0,82)	0,8

Tabla de valores Uw para perfiles Softline 82 según DIN EN ISO 10077-1, ver comentarios 1) 2) 3)

Softline 82 - sección del perfil

Valor Uw del perfil energeto 8000

Valor U_g del vidrio W/(m²k)	Valor U_f del marco W/(m²k)	Valor U_w de la ventana valor junta de borde de vidrio aislante de aluminio W/(m²k)	Valor U_w de la ventana valor junta de borde de vidrio aislante KSD W/(m²k)	Valor U_w de la ventana junta de borde de vidrio aislante Swisspacer Ultimate W/(m²k)
1,1	1,0	1,2 (1,21)	1,2 (1,15)	1,1 (1,13)
1,0	1,0	1,2 (1,15)	1,1 (1,08)	1,1 (1,06)
0,7	1,0	0,9 (0,94)	0,9 (0,88)	0,9 (0,85)
0,6	1,0	0,9 (0,87)	0,8 (0,81)	0,8 (0,79)

Tabla de valores Uw para perfiles energeto 8000 según DIN EN ISO 10077-1, ver comentarios 1) 2) 3)

energeto 8000 - sección del perfil

Valor Uw del perfil energeto 8000 ED

Valor U_g del vidrio W/(m²k)	Valor U_f del marco W/(m²k)	Valor U_w de la ventana valor junta de borde de vidrio aislante de aluminio W/(m²k)	Valor U_w de la ventana valor junta de borde de vidrio aislante KSD W/(m²k)	Valor U_w de la ventana junta de borde de vidrio aislante Swisspacer Ultimate W/(m²k)
1,1	1,0	1,2 (1,23)	1,2 (1,17)	1,2 (1,15)
1,0	1,0	1,2 (1,16)	1,1	1,1 (1,08)
0,7	1,0	1,0 (0,95)	0,9 (0,89)	0,9 (0,87)
0,6	1,0	0,9 (0,89)	0,8 (0,82)	0,8

Tabla de valores Uw para perfiles energeto 8000 ED según DIN EN ISO 10077-1, ver comentarios 1) 2) 3)

energeto 8000 ED - sección del perfil

Las ventanas cuyo acristalamiento tiene un coeficiente de transmitancia térmica U_g < 1,9 W/m²K pueden especificarse utilizando las dimensiones estándar de 1,23 m x 1,48 m.
Según DIN EN ISO 10077, los valores U_w < 1,0 W/m²K se indican con 2 decimales.
Los valores U_w indicados entre paréntesis no están redondeados y solo tienen valor informativo.

¿Cómo se calcula el valor Uw de una ventana de plástico?

El coeficiente de transferencia térmica de una ventana de plástico determina si una ventana puede clasificarse como adecuada para casas pasivas y si puede recibir subvencionada por el grupo bancario KfW. El ahorro de energía no solo protege el medio ambiente, sino que también supone una diferencia inmediata en tu factura energética.

La diferencia entre un valor Uw de 3,5 y un valor de 0,83 puede suponer una diferencia de más de 1000 litros de gasóleo de calefacción al año para una superficie de 30 m².

Con una ventana de plástico, los valores U_w se calculan a partir de los valores U individuales del marco de la ventana y el acristalamiento, así como la pérdida de calor en el borde del cristal. A efectos comparativos, se suele utilizar para el cálculo una ventana estándar de 1230 x 1480 mm, pero en general puede suponerse que una ventana mayor dará lugar a un valor inferior.

Una junta de borde separada térmicamente a lo largo del vidrio aislante (el llamado "borde caliente") mejora aún más el aislamiento térmico de toda la puerta.
